ZD1 Gnd Sat Gps Gpr Yeraltı Görüntüleme 3d Sistem
ZD1 Gnd Sat Gps Gpr Yeraltı Görüntüleme 3d Sistem
oda, tünel, mahsen, oda mezar, geçitler , koridorlar, kaya mezarlar, tuğla mezarlar, küp mezarlar, yapı temelleri, açılıp kapatılmış zemin farklılıkları, toprak altındaki hava almamış yapı farklılıklarını tespit edebilen yeraltı görüntüleme sistemidir.
BİLGİSAYAR İLE TARAMA
1. Toor Görüntüleme Cihazınızı açın ve uydulara bağlanmasını bekleyin.
Cihazınız uydulara bağlanarak kullanıma hazır hele geldiği zaman cihaz ekranında ki uydu animasyonu geçerek yerine cihazın ana menüsü gelecektir. Cihazınız bulutlu havalarda ve bina içlerinde uydu bağlantısını kuramaya bilir.
2. Ekranın solunda (Bluetooth) simgesinin olduğuna emin olun

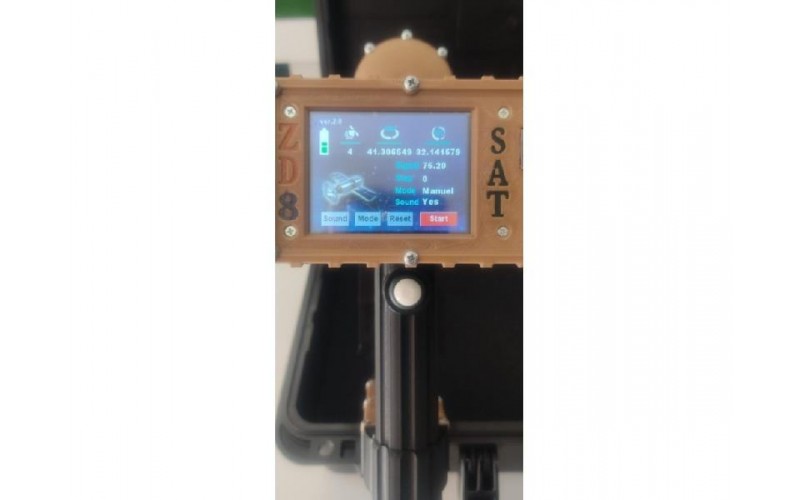

3. Ekranın sağında ki Kırmızı Start tuşuna basınız. Ekran aşağıdaki şekle gelecektir.
4. Bilgisayarınızı açın ve masa üstünde yer alan “Toor Görüntüleme” uygulamasını çalıştırın. Ekrana gelen 3 seçenekten ortadakini (Graund Scan) seçin.
5. Yeni gelen görünümdeki sol alttaki kırmızı renkli Connect tuşuna basın.
6. Eğer bağlantı güvenli bir şekilde kurulup cihazla bilgisayarınız bağlanırsa Toor Görüntüleme Cihazınızın ekranında sağ üst köşede kırmızı bir üçgen çıkacaktır. Bu üçgen cihazınız ile bilgisayarınız bir birine bağlı olduğu sürece cihazın ekranında görünecektir.
7. Toor görüntüleme cihazının Sağ üstünde kırmızı üçgen varken cihazınızın tutma yerinin üstünde baş parmağınıza yakın yerde bulunan çekim tuşuna bir kere basarak cihazınızı çekim moduna alınız.
8. Çekim moduna geçen cihaz artık araziyi taramaya hazırdır. Arazide her adım attığınızda acele etmeden cihazın üstündeki çekim tuşuna bir kere basıp bırakınız. Bu işlemi her yaptığınızda cihazınızın bilgisayarınıza sensör değerlerini gönderdiğini bilgisayarınızın ekranına baktığınızda göreceksiniz. Çekimlerinizi
20 adımın altında yapmayınız. Çekim alanınız bittiği zaman bilgisayar ekranınızın en altında ki End Scan tuşuna basıp, Görüntüleme cihazınızın ekranındaki Stop tuşuna basınız.
Bu sayede çekim işlemini tamamlamış olacaksınız.
Cihazınız her çekim işleminde üstteki resimdeki kırmızı alandaki gibi bir dosya adı belirler. Bu ad çekim yaptığınız gün-ay-yıl_saat-dakika-saniye.dat şeklindedir. Bu dosya adına çekim işlemini yaparken bakınız çünkü çekim sonunda bu dosya adı ile işlenmiş görüntüye ulaşacaksınız. Bu pencereyi Sağ alttaki Close tuşuna basarak kapatınız. Her çekim arazi tarama işlemi için yukarıdaki adımları sırasıyla yapınız.
B.) TARANMIŞ GÖRÜNTÜLERİ İŞLEMEK VE DEĞERLENDİRMEK
1. Taradığınız görüntülere ulaşmak için ekranın en solunda ki Open Project tuşuna basınız.
2. Açılan ekranın solundan 1 ile gösterilen noktadan açacağınız dosyayı bulup üstüne mouse ile bir kere tıklayarak seçiniz. Dosya seçtikten sonra ekranın sağındaki 2 ile gösterilen yerdeki Surfer tuşuna basınız ve görüntü işlenirken Ekranın sağında yer alan Please Wait yazısı kaybolana kadar bekleyiniz.
3. İşlenen görüntüyü surferde inceleyerek değerlendirmenizi yapınız
Gnd sat, çok büyük derinliklerde eski hazinelerin ve gömülerin bulunmasında ve tespitinde daha hızlı ve daha doğru sonuçlar sağlayan tamamen yeni bir yer altı görüntüleme teknolojisine sahip bir 3D yer altı görüntüleme cihazıdır.
Gnd sat 3D yer altı görüntüleme cihazı aracılığıyla, antika ve altın hazineleri arayan profesyonel araştırmacılar ve hazine avcıları için uygun arama sistemine sahiptir
Gnd sat , tarama verilerini görsel olarak analiz etmek için tüm araçları sağlayan güçlü analiz uygulaması surfer data ile 3D görüntü alabilir yer altı görüntülemenin sonuçlarını leptop sayasinde görüntüleyerek zengin bir görsel kullanıcı deneyimi sağlar.
Özellikler
Gnd sat , benzersiz ve yeni yer altı görüntüleme teknolojisine sahip Güçlü bir 3D yer altı görüntüleme cihazıdır.
Hazine arama, arkeolojik kazı ve tüneller, odalar gibi yer altı boşluklarının tespiti için kullanılabilen çok amaçlı bir cihazdır.
Farklı hazine arama uygulamaları ve metal algılama amaçlarına uygun 3 arama sistemi.
Daha fazla kapsama alanı ve daha hızlı tarama imkanı sunan benzersiz 3d yer altı görüntüleme
Gnd sat, uzun süreli kullanım ve zemin taramasına uygun pratik modern bir tasarıma sahiptir.
Yeniden şarj edilebilir harici lityum iyon pillerle çalıştırılması, uzun süre çalışmayı sağlar.
Arama Sistemleri
3D Yer Altı Görüntüleme
3D Yer Altı Görüntüleme Sistemi
Gnd sat cihazında tespit için en güçlü sistem olan 3D zemin tarama sistemi,
3D zemin tarama sistemi, elde edilen tarama verilerini, surfer data 2D görselleştirme olarak veya surfer data uygulamasıyla birlikte verilen leptop üzerinde 3D grafik sunumu olarak görüntüler ile inceleme yapabilirsiniz.
Ana menüden sistemi seçtikten sonra, cihaz programı kullanıcının tarama sonuçlarının nasıl görüntüleneceğini seçmesine izin verir.
Bu seçenek, zemin taraması yapma yöntemini tanımlar, yani ölçümlerin her tarama noktasında nasıl kaydedileceği anlamına gelir.
Manuel: Manuel modda, cihazın ana ünitesindeki kırmızı buton k butonu kullanılarak kullanıcı tarafından manuel olarak gerçekleştirilen tarama ölçümünün kaydı.
Ortadaki D butonu Bu modda cihaz, ölçüm noktalarının otomatik olarak alınmasından sorumludur
En sağdaki R butonu çekimi bitirir
Tek Yön: Bu durumda, tarama noktaları her bir tarama çizgisine tek yönde kaydedilir.
Başka bir deyişle, ölçüm kaydının yönü her bir tarama çizgisinde belirli bir yöndedir.
Örneğin, güneyden kuzeye doğru başlayıp, her çizgi için bu, tarama çizgilerinin başlangıç noktalarının aynı tarafta olduğu anlamına gelir.
Boyutları uzunluk 36 cm
Eni 19 cm
Derinlik 9 cm
Önceden tanımlanmış alan içinde zemin taraması için başlangıç noktasıdır ve aşağıdaki iki seçenekten biri seçilebilir:
Sol: bu durumda tarama işlemi tarama alanının sol alt köşesinden başlar.
Sağ: zemin taraması, alanın sağ alt köşesinden başlayacaktır.
Önceden açıklanan zemin tarama ayarlarını yaptıktan sonra, Tarama sekmesi, taramaya başlamak için bir düğme ile seçilen ayarları özetler ve kullanıcı, tarama işlemini gerçekten başlatmak ve sonuçları kaydetmek için Tamam düğmesine basabilir.
Tarama işlemi bittikten sonra verileri kart sayesinde leptop a aktarır ve surfer data programı sayesinde aldıgınız verileri görüntüleyebilirsiniz.
